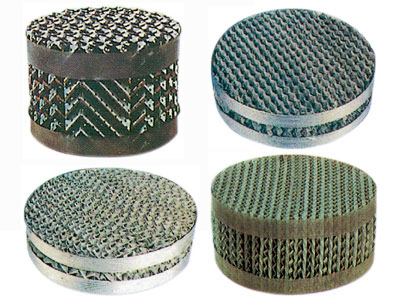

波紋填料

孔板波紋填料幾何特性參數(shù)

填料型號	材質(zhì)	峰高 mm	比表面積 m2	水力直徑 ah/mm	傾斜角  °	空隙率 %	f因子 m/s kg/m2	理論塔板 no/m	壓力降 mmhg/m
SM125	不銹鋼SS	24	125	35	45	98.5	3	1-1.2	1.5
SM225		12	250	15.8	45	97	2.6	2-3	1.5-2
SM325		8	350	12	45	95	2	3.5-4	1.5
SM425		6.5	450	9	45	93	1.5	3-1	1.8

壓延孔板波紋填料幾何特性參數(shù)

填料型號	材質(zhì)	理論塔板 no/m	峰高 mm	空隙率 %	比表面積 m2	壓力降 mmhg/m	f因子 m/s kg/m2
700Y	不銹鋼SS	5-7	4.3	85	700	7	1.6
500X		3-4	6.3	90	500	2	2.1
250Y		2.5-3		97	250	2.25	2.6
